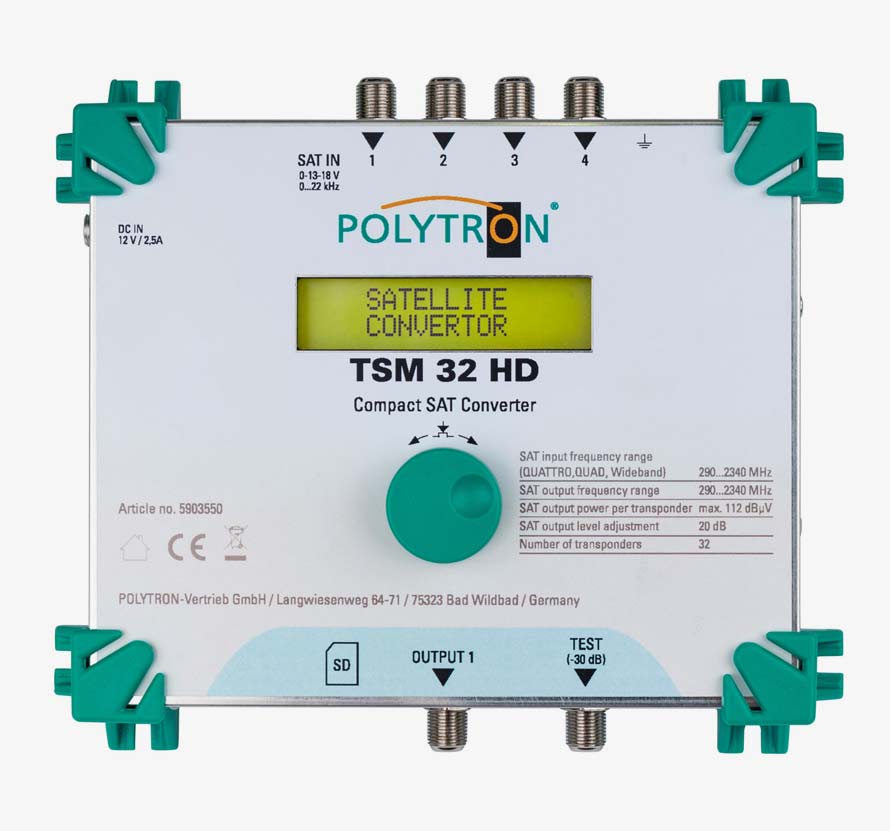

Der SAT-Konverter TSM 32 HD konvertiert SAT-Signale von 4 Eingängen auf Frequenzen im Bereich von 290 bis 2150 MHz (290 bis 2340 MHz für Wideband). Dabei wird jeder gewünschte DVB-S/S2 SAT-Transponder aus seiner ursprünglichen Frequenzlage in ein frei wählbares Frequenzraster umgesetzt. Nicht gewünschte Transponder sind im Ausgangssignal nicht mehr enthalten.
An den SAT-Eingängen können Quattro-, Quad- oder Wideband-LNBs angeschlossen werden. Der TSM 32 HD setzt 32 beliebige DVB-S oder DVB-S2 Transponder (QPSK/ 8PSK) in 32 beliebige Ausgangsfrequenzen im um. Der Ausgangsfrequenzbereich ist von 290 bis 2150 MHz (290 bis 2340 MHz für Wideband) individuell einstellbar. Dieser Frequenzbereich kann in ein vorhandenes, SAT-taugliches Koaxial-Verteilnetz eingespeist werden. Hierbei ist es nicht relevant, ob es sich um ein Netz mit Stern-, Baum- oder gemischter Struktur handelt.
Die Teilnehmer können alle auf den Transpondern befindlichen Programme mit einem handelsüblichen DVB-S/S2 Receiver oder TV-Gerät mit integriertem DVB-S/S2 Tuner empfangen. Es ist unerheblich, ob die einzelnen Programme in HDTV-, als Pay-TV- oder als frei empfangbare Signale ausgestrahlt werden. Die Programmierung erfolgt über den Drehknopf am Gerät. Im Display erfolgt die Führung durch das Menü und die Anzeige der eingestellten Parameter.
Technische Daten / Specifications | |
Typ / Type |
TSM 32 HD
|
Artikel-Nr. / Article no. |
5903550
|
Eingänge / Inputs |
4 SAT (QUATTRO / QUAD / WIDEBAND)
|
Eingang / Input | |
Frequenzbereich / Frequency range |
950...2150 MHz (Quattro, Quad) / 290...2340 MHz (wideband)
|
Eingangspegel / Input level |
40...95 dBµV
|
ESD-Schutz / ESD protection |
alle Eingänge / all inputs
|
Schaltspannung @ SAT-Eingang Switching voltage @ SAT input |
AUS (OFF) / 13 V / 18 V /0 kHz / 22 kHz
(wählbar via Software / selectable via software) |
Strom @ SAT-Eingang / Current @ SAT input |
500 mA
|
Ausgang / Output |
1
|
Frequenzbereich / Frequency range |
290...2340 MHz*
|
Ausgangspegel SAT / Output level SAT |
112 dBµV (pro Transponder / per transponder)
|
Ausgangspegel SAT / Output level SAT |
132 dBµV (@ IM3 35 dB)
|
Welligkeit / Flatness |
<1 dB
|
Pegelsteller / Level adjustment |
20 dB
|
Entzerrer / Slope |
15 dB
|
Verstärkung SAT / Gain SAT |
<40 dB
|
Testpunkt / Test point |
1 (-30 dB zum Ausgangspegel / -30 dB to the output level)
|
Anzahl der Transponder / Number of transponders |
32 (Konvertierung / Convertion)
|
Bandbreite / Bandwidth |
1...64 MHz (1 MHz Schritte / 1 MHz steps)
|
Selektivität / Selectivity |
35 dB (@ 1 MHz)
|
Rückflussdämpfung / Return loss |
10 dB
|
SD-Port |
1
|
Funktion / Function |
Laden/Sichern der Konfiguration / Load/reload of configuration
|
Betriebsparameter / Operating parameters | |
Betriebstemperatur / Operating temperature |
-5...+50 °C
|
Maße (B x H x T) / Dimensions (W x H x D) |
181 x 165 x 60 mm
|
Parameter Steckernetzteil / Parameters power supply | |
Spannungsversorgung / Power supply |
100...240 V~, 50/60 Hz
|
Leistungsaufnahme / Power concumption |
25 W
|
Ausgangsspannung / Output voltage |
+12 V ±1 V
|
Ausgangsstrom / Output current |
2,5 A
|
