ESM Serie von POLYTRON

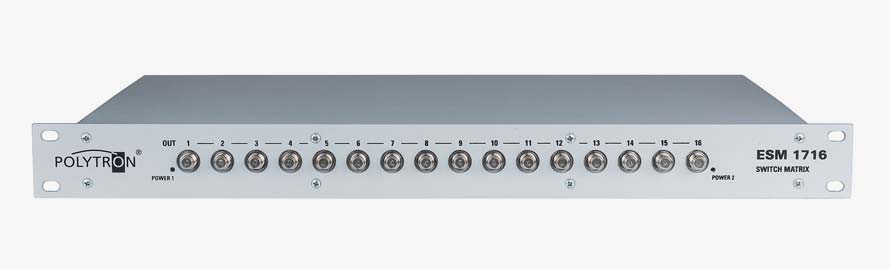

Die Schaltmatrix ESM 1716 FX von POLYTRON ermöglicht die fixe Verteilung von SAT-ZF- und terrestrischen Signalen zu Test- und Prüfplätzen.
- Made in Germany
- Version mit redundantem Netzteil erhältlich ESM 1716 WEB
- Version ohne Webbrowserfunktion für den starren Multischalterbetrieb erhältlich ESM 1716 FX (Artikel-Nr. 5552290
| ⏩ | Artikel im Onlineshop aufrufen. |
| ⏩ | Bedienungsanleitung |
| Technische Daten / Specifications | |||
| Typ / Type |
ESM 1716 WEB
|
|
ESM 1716 FX
|
| Artikel-Nr. / Article no. |
5552282
|
|
5552290
|
| Eingänge / Inputs |
17
|
||
| Ausgänge / Outputs |
16
|
||
| Impedanz Ein-/Ausgänge / Impedance inputs/outputs |
75 Ohm
|
||
| Frequenzbereich Eingang SAT / Frequency range input sat |
950...2150 MHz
|
||
| Frequenzbereich Ausgang / Frequency range output |
10...2150 MHz
|
||
| Frequenzbereich terr. (optional) / Frequeny range terr. (optional) |
18...862 MHz
|
||
| Anschlussdämpfung terr. (optional) / Connection loss terr. (optional) |
16 dB
|
||
| Anschlussdämpfung SAT / Connection loss SAT |
-4...0 ±1,5 dB
|
||
| Entkopplung der Ebenen / Isolation lines |
30 dB
|
||
| Rückflussdämpfung Ein-/Ausgänge / Return loss inputs/outputs |
12 dB
|
||
| Max. Ausgangspegel SAT / Max output level SAT |
103 dBµV
|
||
| Max. Ausgangspegel terr. / Max output level terr. |
Passiv
|
||
| LNB Spannung / LNB voltage |
15 V
|
||
| LNB-Stromversorgung / LNB supply |
max. 500 mA je Stammleitung / per trunk line | gesamt / in total 2000 mA
|
||
| Stromaufnahme Ausgänge/ Power consumption outputs |
35 mA
|
||
| Netzteil / Power supply |
90...265 VAC (47...63 Hz), 15 VDC / 3,3 A
|
||
| Redundantes Netzteil / Redundant power supply |
Nein / No
|
Ja / Yes
|
Nein / No
|
| Web Browser Administration |
Ja / Yes
|
Ja / Yes
|
Nein / No
|
| Abmessungen (LxBxH) / Dimensions (WxDxH) |
482,6 x 310 x 44,5
|
||
| Temperaturbereich / Temperature range |
0...55 °C
|
||
