Für zuverlässige und hochwertige Verteilsysteme.
- Für SAT-ZF, Terrestrik und Multimedia-Anwendungen
- Beste Schirmungseigenschaften
- Langlebig und zuverlässig
- Hohe Flexibilität: leichte Steckermontage, sehr gute Abisolier- und Verlegeigenschaften.
- Die Längen 300 m und 500 m werden auf Holztrommeln geliefert.
Zertifiziert in Brandschutzklasse Eca nach Bauprodukteverordnung gemäß EN 50575.
| ⏩ | POKA 110 ESM im Onlineshop aufrufen |
| ⏩ | POKA 110 ESM Leistungserklärung |
| ⏩ | POKA 110 ESM CE-Etikett |
| Typ / Type |

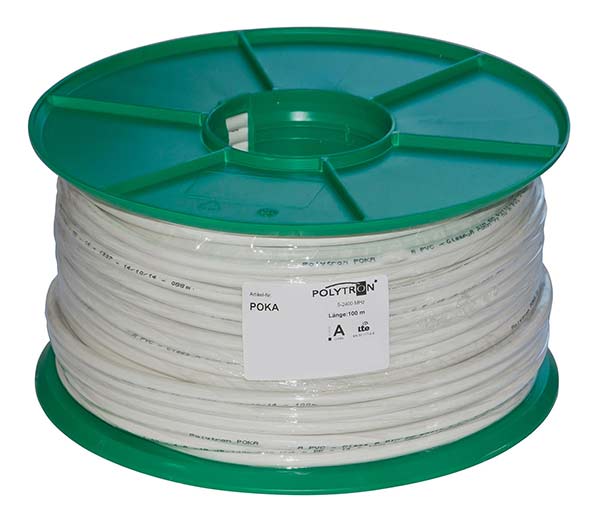

POKA 110 ESM
|
|
| Artikel-Nr. / Article no. | (Länge / Length: 100 m) |
7402015
|
| Verteilnetze / Distribution networks | ||
| BK/CATV mit Rückkanal / CATV with return path |
Ja / Yes
|
|
| SAT-ZF / SAT IF |
Ja / Yes
|
|
| GA-Anlagen / MATV systems |
Ja / Yes
|
|
| Farbe / Colour |
weiß / white
|
|
| Schirmungsklasse / Shielding class |
A
|
|
| Verwendung / Usage |
innen / indoor
|
|
| Maße / Dimensions | ||
| Innenleiter / Inner conductor | Ø [mm] |
1,02
|
| Dielektrikum / Dielectric | Ø [mm] |
4,7
|
| Mantel / Jacket | Ø [mm] |
7,0
|
| Schirmung / Shielding |
3-fach / triple
|
|
| Material | ||
| Innenleiter / Inner conductor |
Cu blank
|
|
| Außenleiter Folie / Outer cable foil |
Al Foil verklebt / bonded
|
|
| Außenleiter Geflecht / Outer cable mesh |
Al
|
|
| Mantel / Sheath |
PVC
|
|
| Transferimpedanz / Transfer impedance | [mOhm/m] |
< 5 @ 5 MHz
|
| Impedanz / Impedance | [Ohm] |
75
|
| Gleichstromwiderstand / DC resistance | [Ohm/100 m] |
2,3 core / 3,0 braid
|
| Dämpfung (bei 20 °C) / Loss (at 20 °C) | ||
| 100 MHz | [dB/100 m] |
6,00
|
| 200 MHz | [dB/100 m] |
8,60
|
| 500 MHz | [dB/100 m] |
13,10
|
| 800 MHz | [dB/100 m] |
18,00
|
| 1750 MHz | [dB/100 m] |
26,10
|
| 2400 MHz | [dB/100 m] |
30,00
|
